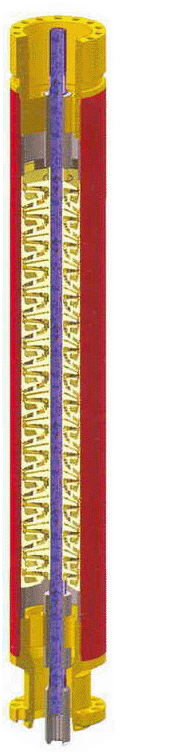

Установки УЭЦН

УЭЦН главно применяют для хеманической добычи нефти, состоит из центрабежной крыльчатки; направляющего корпуса; оси насоса; корпус насоса и верхнее и снижнее соединения ит.д. . Многосекционо-насос  можно через соединённый фланец соединяет со шпонкой, для удовлетворения требования высота подъёма.

УЭЦН продизводством TR главно включют продукты ряд 86; ряд 101(98); ряд 130 и ряд 172. Ряд 86 можно использовать для нефтяных скважин с обсадной трубой 4-1/2’’ , тип сбора направляющего  аппарата представляет собой плавающий. Диапазон скорости выпуска при частоте 50 Hz: 22 m3/d-900 m3/d, напор достигат до 3000м, Диапазон скорости выпуска при частоте 60 Hz : 181 BPD-2642BPD, напор достигет до9840 Ft. Ряд 101(98)  можно использовать для нефтяных скважин с обсадной трубой 5-1/2’’ , тип сбора направляющего аппарата представляет собой плавающий . Диапазон скорости выпуска при частоте 50 Hz : 22 m3/d-900 m3/d, напор достигат до 3000м, Диапазон скорости выпуска при частоте 60 Hz: 166 BPD-6792BPD, напор достигет до9840 Ft. Ряд 130 можно  использовать для нефтяных скважин с обсадной трубой7'', тип сбора   направляющего  аппарата представляет собой плавающий . Диапазон скорости выпуска при частоте 50 Hz : 145 m3/d-1715 m3/d, напор достигат до 3000м, Диапазон скорости выпуска при частоте 60 Hz : 1094 BPD-12900BPD, напор достигет до9840 Ft. Ряд 172 можно  использовать для нефтяных скважин с обсадной трубой 8-3/8’’ , тип сбора   направляющего  аппарата представляет собой плавающий . Диапазон скорости выпуска при частоте 50 Hz : 1600 m3/d-5640 m3/d, напор достигат до2100м, Диапазон скорости выпуска при частоте 60 Hz : 12076BPD-425698 BPD, напор достигет до6890 Ft.

Цилесообразно для скважин с вязкой нефтью , проектирован направляющий аппарат широко-канала течения , можно удовлетворить добычей вязкой нефти , для песконосных скважин , проектирован много структур пртивопеска насоса , для повышения износостойкости насоса , сочетание с насосом примужного типа , можно дальнейшее получение эффекта радиального и осевого противопеска . Для коррозионных скважин , проектирован противокоррозионные насосы . Для скважин солеотложения , на поверхности покрытия материалов противосолеотложения для замедления влияния коррозии солеотложения на жизнь хода насоса . Для высокотемпературнных скважин , гермитизационная система  насоса вся применяет новые высоко-температурностойкие материалы , применение новых материалов для упорной прокладки  крыльчатки , имеет характеристики как маленький коэффициент трения и термостойкий ит.д.

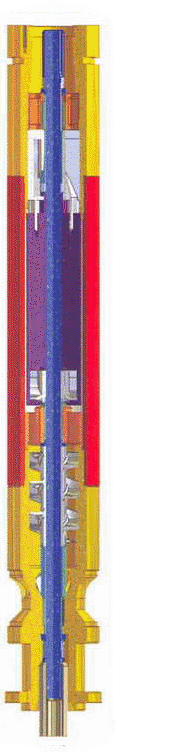

Нефтегазо-сепаратор находится между УЭЦН и защитным апаратором, его роль–разделение свободного газа из скважиной жидкости до вхождения скважинной жидкости в УЭЦН , подача жидкости в УЭЦН , освободить газ в целевое пространство НКТ и обсадной колонны.

Защитный прибор установлено между нефтегазо-сепаратором (или вход насоса ) и погружным двигателем, главной функцией защитного  прибора является уплотнение погружного двигателя, предотвращение входения жидкости скважины в электродвигатель. защитный прибор можно поддержать баланс внутренего давления двигателя и давления колонны. Когда движение двигателя, защитный прибор можно дополнение или слив масла для двигателя. Верхняя часть защитного прибора соединяет с сепаратором (всасывающий вход ), и соединяется концами оси, чтобы все или часть веса оси насоса; гидронагрузки и осевых силы крыльчатки передача на упорный подшипник защитного прибора, в тоже время защитный прибор берёт на себя передачу крутящего момента из оси двигателя и до оси насоса.




Погружный двигатель

Погружный двигатель привод УЭЦН для извлечения надземной нефти, представляет собой самую сложную часть системы. Двигатель для УЭЦН –двухкласс-трёхфазный клеточный  асинхронный двегатель. Длина единичной секции -1,5-10м , применение способа  последовательного соединения многосекции большой мощности, можно применять двигатели разных ряда согласно обсадным колоннам в скважинех .

Устройство для измерения температры и давления УЭЦН предназначено для измерение скважинной темературы и давления с УЭЦН, он состсоит из надземного одинраза счётника и второго раза счетчика, число измерения применения цифры показывают, что может память, имеет предимущество как использование удобно и жизнь длиную, TR можно поставить два типа устройства для измерения температры и давления YJ-1; YJ-2, одновремено можно поставить скважинный плюрализм-измеритель по специально-требованиям партнёров.

Нефте-погружный кабель

Нефтепогружный кабель в качестве  переносчика передачи электро-энергии в группы УЭЦН, долкосрочно работает в средах высокой температуры, высокого давления и имеющего коррозионного газа. Имеет характеристики как термостойкости; давление–стойкости; коррозистойкости и более высокого свойства электро-газовой изоляции.  Нефтепогружный кабель разделится на два типа как  нефтепогружный динамический кабель и кабель соединения электродвигателя. В настоящее врем , Наша компания имеет продукты кабели более 200 типов, в одновремено можно проектировать и разрабатывать нефтепогружный кабели по требованиям партнёров.

Technical Parameters
Working voltage: 3-6 kV
Working temperature: 90-204 ℃

Контрольный шкаф

Technical Parameters
Частота :50Hz ＆ 60 Hz  трёхфазный
Рабочее давление :400-4,2kV
Рабочий ток :0-200A


Специальный трасформатор для УЭЦН
